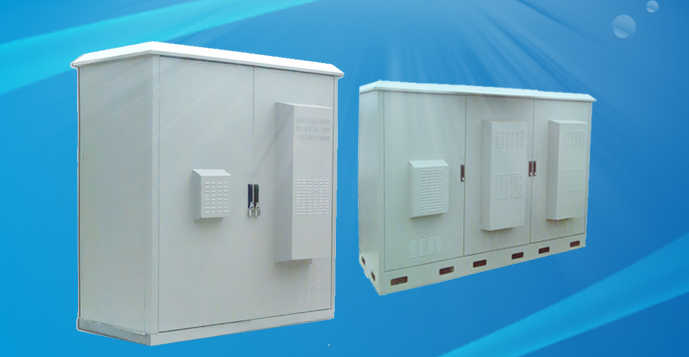

室外一体化机柜

室外一体化机柜

室外一体化机柜THHC系列主要用于无线通信基站，包括新一代3G系统,通信/网络综合业务,接入/传输交换局站,应急通信/传输等。

室外一体化机柜THHC系列采用采用厚度大于1.5mm的热浸锌板，由外箱体、内部金工件及附件装配组成。机柜内部按功能划分成设备舱和蓄电池舱。箱体结构紧凑，安装简便，密封性能极好。设备仓：设备仓分布在机柜的右侧，和蓄电池仓用隔板分开，便于设备空间的隔热。蓄电池仓：用于安装蓄电池，机柜的外部的板材上贴有保温棉，以达到保温效果。蓄电池机柜也配有遮阳罩，以达到防晒防水的效果。柜体设有排气装置，可释放蓄电池产生的危害气体。门与门锁：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉杆加锁片三点结构，可另加挂锁。结构牢固，防盗性强。每个机柜门都安装有门开告警传感器，以配合环境监控。进风设备尺寸：基站用一体化户外机柜采用标准尺寸机柜。

主要特点

  1、箱体具有防尘、防晒、防雨等特点，全方位适应户外环境。
  2、设备仓柜体采用通风散热（也可选用热交换器作为散热设备），MTBF≥50000h。
  3、蓄电池柜采用半导体制冷方式（路边型机柜无此配置）。
  4、每个机柜都装有直流-48V的照明灯具
  5、机柜具有动力与环境监控功能，能实现电源掉电、电源故障、门禁、温度、湿度、烟雾、水浸、蓄电池电压等告警并上传。
  6、机柜布局合理，线缆引入、固定和接地等操作便利，维护方便。电源线、信号线和光缆都有独立的进线孔，不会相互干扰。
  7、机柜内所使用的线缆都采用阻燃性材料。
  8、机柜采用现场拼装方式。
  9、机柜内部采用分层送风装置

技术参数

  1、储存温度（℃）：-40℃-70℃
  2、工作温度（℃）：-30℃-50℃
  3、储运温度 (RH)：≦95%
  4、工作温度（RH)：≦90%
  5、允许海拔 (M)：4000
  6、传热系数：≦0.4W/（m.k）
  7、隔热方式：PEF
  8、防护等级：IP55
  9、防雷等级：B级
  10、散热方式：空调/热交换/辅助直通风
  11.尺寸（mm):800*650*1400
